Kuinka 4-kanavainen ajoneuvon videoohjausyksikkö yksinkertaistaa kuorma-autojen monikamerajärjestelmiä

Yksinkertaistaa monikameraohjausta hyötyajoneuvoissa. Nykyaikaiset hyötyajoneuvot vaativat usein useamman kuin yhden kameran parantamaan näkyvyyttä ajoneuvon ympärillä. Esimerkiksi kuorma-autossa voidaan käyttää etukameraa, peruutuskameraa ja sivukameroita samanaikaisesti. Kun useita kameroita on kytketty yhteen ajoneuvon näyttöön, tarvitaan luotettava kytkentä- ja ohjausmenetelmä. The4CH Vehicle Video Control Box usean kameran näyttöä ja kameran vaihtoa vartenon suunniteltu tämän tyyppisiin sovelluksiin. Se integroi neljä CVBS-kameratuloa yhdeksi kompaktiksi ajoneuvon videoohjausyksiköksi, jolloin asentajat voivat rakentaa keskitetyn usean kameran valvontajärjestelmän ilman erillisiä ohjaimia jokaiselle kameralle.

Yksi ohjain neljälle ajoneuvokameralle

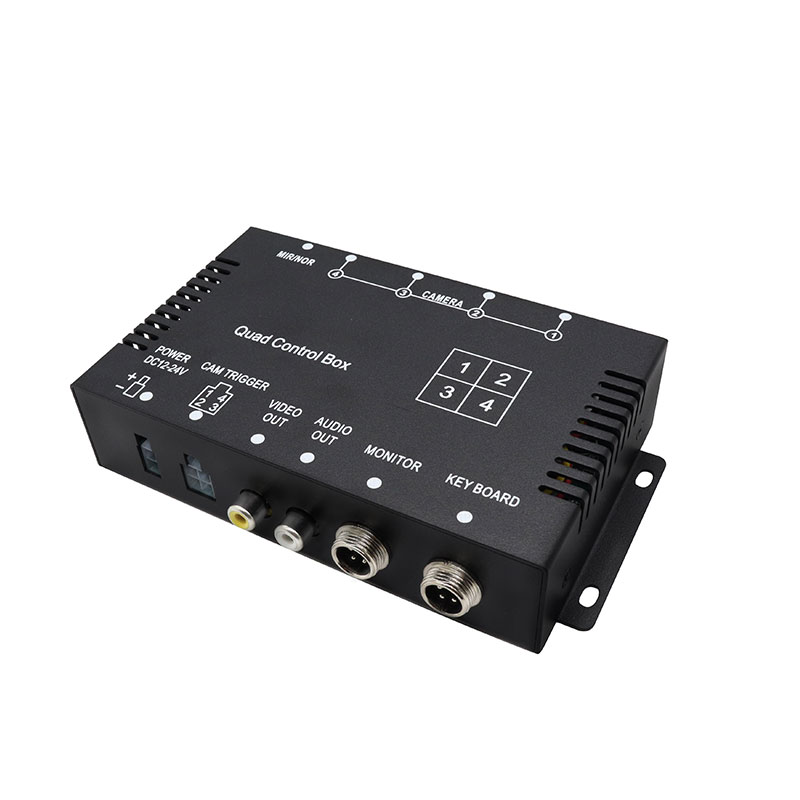

4CH Vehicle Video Control Box tukee jopa neljää CVBS-kameratuloa.

Tyypillinen ajoneuvokamerakokoonpano voi sisältää:

• CAM1 – Etukamera
• CAM2 – Peruutus-/peruutuskamera
• CAM3 – vasemman puolen kamera
• CAM4 - Oikeanpuoleinen kamera

Tätä kokoonpanoa voidaan käyttää kuorma-autoissa, toimitusajoneuvoissa, logistiikkaajoneuvoissa, linja-autoissa, hyötyajoneuvoissa ja muissa hyötyajoneuvoissa, joissa useita katselualueita on valvottava yhdeltä näytöltä. Ajoneuvojen kamerajärjestelmien valmistajille ja asentajille keskitetyn ajoneuvokameraohjaimen käyttö voi myös tehdä järjestelmän integroinnista yksinkertaisempaa.

Automaattinen kameran vaihto, kun laukaisin aktivoidaan

Yksi tämän kameran kytkinrasian päätoiminnoista on automaattinen kameran vaihto. Jokainen kamera voidaan laukaista erikseen. Kun laukaisusignaali aktivoituu, vastaava kamera voi automaattisesti vaihtaa koko näytön näyttöön.

Esimerkiksi:

• Peruutussignaali → Takakamera
• Vasen suuntavilkku → Vasemman puolen kamera
• Oikea suuntavilkku → Oikeanpuoleinen kamera

Tämän ansiosta ajoneuvon näyttö voi automaattisesti näyttää tiettyyn ajo-olosuhteisiin liittyvän kameranäkymän sen sijaan, että kuljettaja joutuisi vaihtamaan manuaalisesti kamerakanavien välillä. Järjestelmä sallii myös CAM1:n, CAM2:n, CAM3:n tai CAM4:n määrittämisen näyttöprioriteetiksi, kun vastaanotetaan useita liipaisusignaaleja.

Sopii olemassa oleviin CVBS-ajoneuvon kamerajärjestelmiin

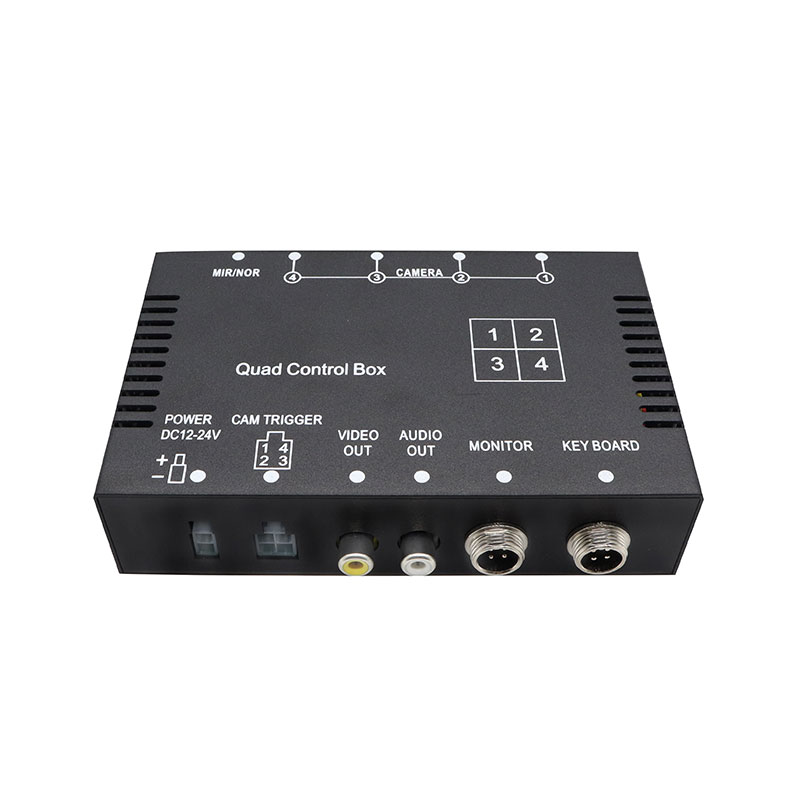

Perinteisten analogisten ajoneuvokameroiden kanssa työskentelevien asiakkaiden koko kamerajärjestelmän vaihtaminen ei aina ole välttämätöntä. Tämä CVBS-videoohjain on suunniteltu neljälle CVBS-kameratulolle ja se voidaan integroida yhteensopiviin ajoneuvonäyttöihin. Videolähtö on saatavilla RCA- tai 4P-aviation-liittimen kautta, mikä tarjoaa joustavuutta ajoneuvojen eri johdotuskokoonpanoille. Ohjain tukee sekä PAL- että NTSC-videomuotoja ja tarjoaa 12 V:n tehon kameroille ja LCD-näytöille. Tämä tekee tuotteesta sopivan järjestelmäintegraattoreille, jotka etsivät kompaktia autojen videokytkintä hyötyajoneuvojen sovelluksiin.

Joustavat kuva-asetukset kameran eri asentoihin

Kameran eri asennusasennot voivat vaatia erilaisen kuvan suunnan. 4CH-ohjain tukee itsenäisiä normaali- tai peilikuva-asetuksia jokaiselle kamerakanavalle. Siksi asentajat voivat konfiguroida etu-, taka-, vasemman ja oikean puolen kamerat todellisten asennuspaikkojensa mukaan. Kun liipaisusignaali on peruutettu, kuva voi pysyä näytössä noin kaksi sekuntia ennen kuin se palaa edelliseen näyttötilaan. Tämä tarjoaa ohjatumman kytkentäkokemuksen ajoneuvojen kamerajärjestelmille.

4CH ajoneuvokameraohjaimen sovellukset

4CH Vehicle Video Control Box monikameranäyttöä ja kameran vaihtoa varten voidaan integroida erilaisiin mobiilivideovalvontasovelluksiin, mukaan lukien:

• Kuorma-autojen kamerajärjestelmät
• Hyötyajoneuvojen valvonta
• Toimitus- ja logistiikkaajoneuvot
• Linja-autojen kamerajärjestelmät
• Rakennusajoneuvot
• Kippiautot
• Betonisekoitinautot
• Kaivinkoneet
• Pyöräkuormaajat
• hyötyajoneuvot
• Erikoiskäyttöiset ajoneuvot
• Usean kameran peruutusjärjestelmät

Laivaston kamerajärjestelmien valmistajille, ajoneuvoelektroniikkaintegraattoreille ja ammattiasentajille ohjain voi toimia keskitetysti useiden CVBS-kameroiden ja ajoneuvomonitorin välillä.

Miksi käyttää 4CH-kamerakytkinrasiaa?

Monikamerajärjestelmä ei aina vaadi monimutkaista videonkäsittelyalustaa. Sovelluksiin, jotka tarvitsevat pääasiassa useita kameratuloja, automaattista kameran vaihtoa ja keskitettyä näytön ohjausta, erillinen 4CH-kamerakytkinrasia voi tarjota suoraviivaisen ratkaisun. Carleader 4CH Vehicle Video Control Box monikameranäyttöä ja kameran vaihtoa varten yhdistää nelikanavaisen CVBS-kameratulon, yksittäisen liipaisimen ohjauksen, automaattisen koko näytön vaihdon, konfiguroitavan kameran prioriteetin ja itsenäiset peiliasetukset yhdessä kompaktissa yksikössä. Ajoneuvokameravalmistajille, jakelijoille ja asentajille, jotka etsivät 4CH-ajoneuvon video-ohjainta, CVBS-videoohjainta, autojen videokytkintä tai kameran kytkinrasiaa, tämän tyyppiset ohjaimet voidaan integroida erilaisiin hyötyajoneuvojen valvontaprojekteihin. Carleader toimittaa ajoneuvojen kameraohjaimia ja ajoneuvojen videovalvontakomponentteja hyötyajoneuvojen sovelluksiin. OEM- ja räätälöidyistä vaatimuksista voidaan keskustella projektin eritelmien mukaan.
