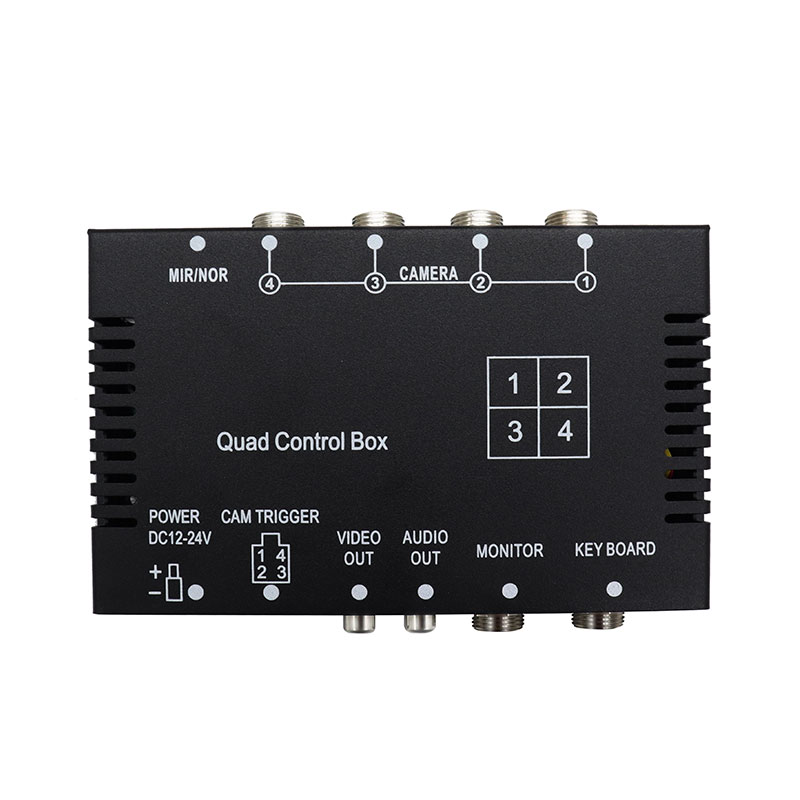

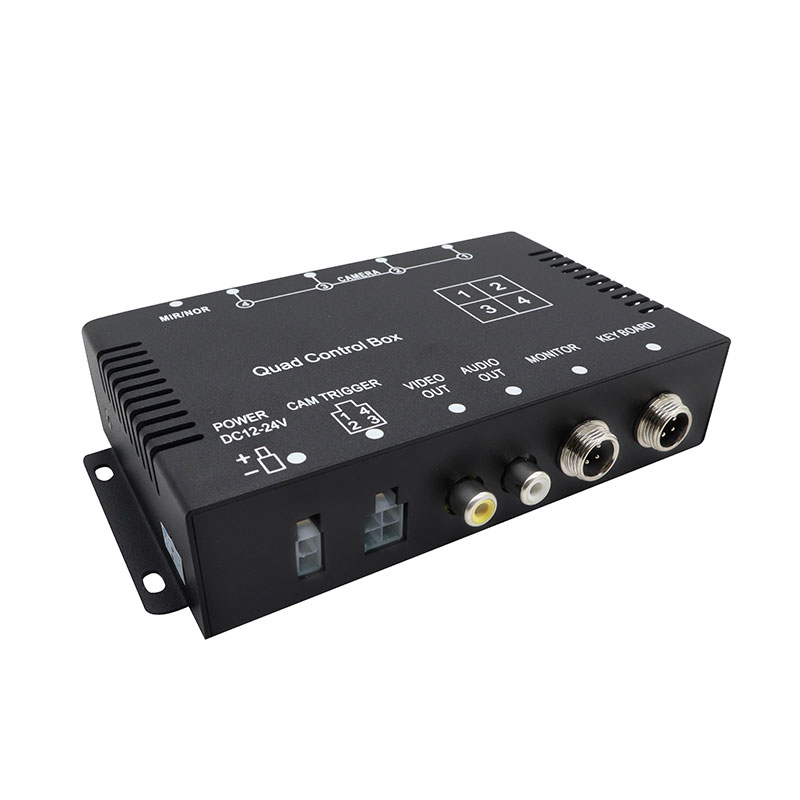

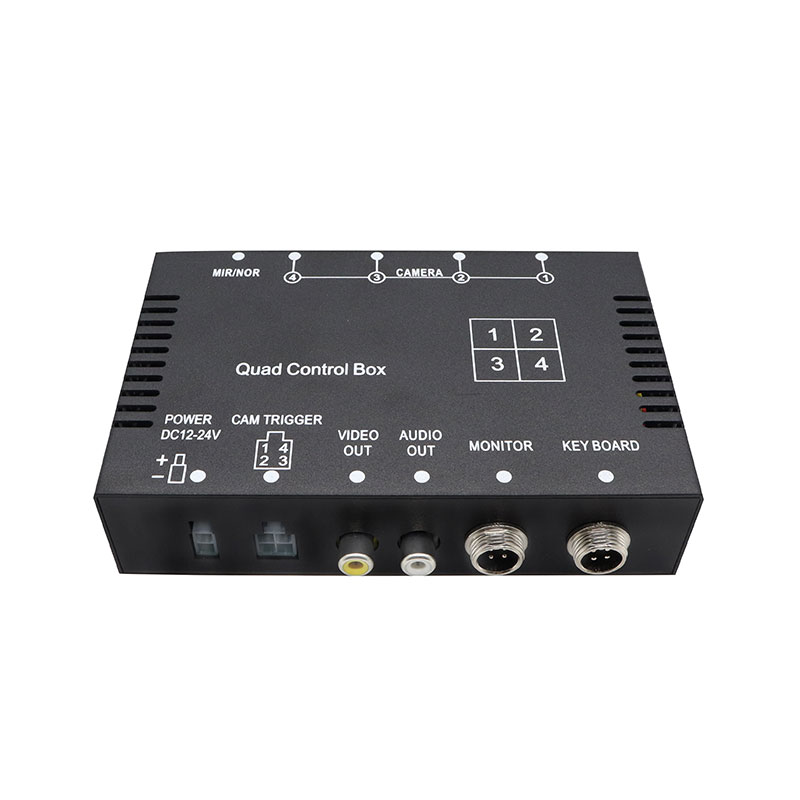

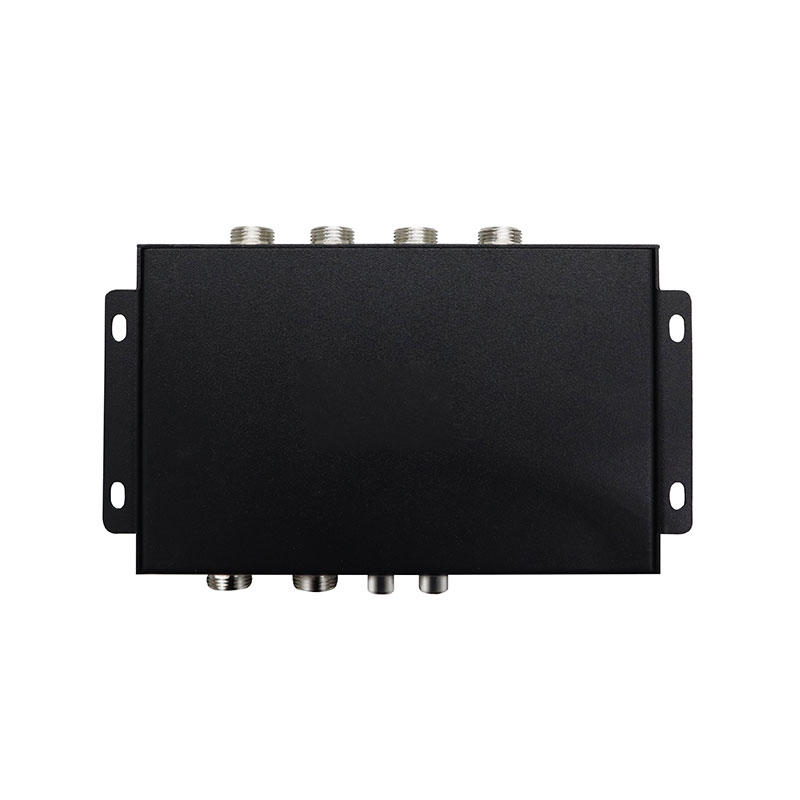

4CH Vehicle Video Control Box usean kameran näyttöä ja kameran vaihtoa varten

Sen sijaan, että kytket useita kameroita suoraan erillisiin ohjauslaitteisiin, ohjain tarjoaa 4 kameratuloa yhdessä kompaktissa yksikössä, mikä mahdollistaa erilaisten kameranäkymien valitsemisen ja näyttämisen ajoneuvonäytön kautta. Järjestelmä tukee neljää CVBS-ajoneuvokameraa ja voi automaattisesti jakaa tai vaihtaa videonäytön valitun toimintatilan mukaan. Jokainen kamera voidaan laukaista erikseen, kun taas järjestelmä voi automaattisesti näyttää vastaavan kameran koko näytöllä, kun laukaisusignaali aktivoituu.  Jokainen kanava tukee itsenäisiä peili-/normaalikuva-asetuksia, mikä tekee järjestelmästä sopivan erilaisiin kameran asennuspaikkoihin. Kun liipaisusignaali on peruutettu, järjestelmä voi viivästyttää kuvan palautusta noin 2 sekuntia ennen kuin palaa edelliseen näyttötilaan. Tämä tekee tuotteesta sopivan ajoneuvojen kameran vaihtamiseen, peruutuskamerajärjestelmiin, monikameravalvontaan ja hyötyajoneuvojen videojärjestelmiin.

Tuotteen ominaisuudet

1. 4-kanavainen monikameratulo

Ohjain tukee neljää CVBS-kameratuloa, mikä mahdollistaa useiden ajoneuvokameroiden integroinnin yhdeksi videovalvontajärjestelmään.

Se voidaan yhdistää:

• Etukamera
• Peruutuskamera
• Vasemman puolen kamera
• Oikean puolen kamera

Tämä tekee siitä sopivan neljän kameran ajoneuvojen valvontajärjestelmiin.

2. Automaattinen kameran vaihto

Kun laukaisusignaali aktivoituu, vastaava kamera voi automaattisesti vaihtaa koko näytön näyttöön.

Tämä toiminto on hyödyllinen sovelluksissa, kuten:

• Peruutuskameran aktivointi
• Suuntavilkkujen valvonta
• Sivukameran aktivointi
• Oven tai erikoisajoneuvon valvonta

3. Yksilöllinen liipaisuohjaus

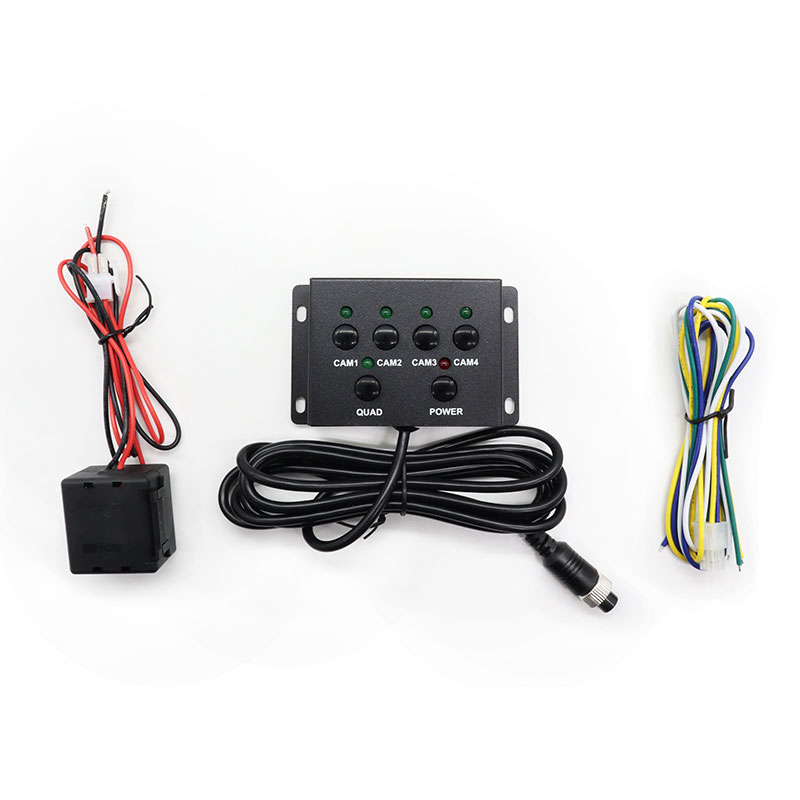

Jokainen kamera voidaan laukaista erikseen. Käyttäjä voi valita minkä tahansa neljästä kamerakanavasta laukaisulangalla tai manuaalisella toiminnolla, mikä tarjoaa joustavan ohjauksen eri ajoneuvokokoonpanoille.

4. Määritettävä kameran prioriteetti

Järjestelmä tukee näytön prioriteettiasetuksia: CAM1 / CAM2 / CAM3 / CAM4. Tämä antaa asentajalle mahdollisuuden määrittää, minkä kameran tulee olla etusijalla, kun vastaanotetaan useita laukaisusignaaleja.

5. Useita videoliitinvaihtoehtoja

Videolähtö on saatavilla seuraavien kautta: RCA / 4P Aviation Liitin. Tämä tarjoaa joustavuutta integroitavaksi erilaisiin ajoneuvon näyttö- ja kamerajohdotusjärjestelmiin.

Tuoteparametrit

Tuotetyyppi: D1 4CH Vehicle Video Control Box

Kameran tulo: 4CH CVBS

Kameran valinta: Yksilöllinen liipaisin / manuaalinen valinta

Näyttö: Koko näytön automaattinen vaihto

Näytön prioriteetti: CAM1 / CAM2 / CAM3 / CAM4

Kuvan asetukset: Normaali / peili

Laukaisutoiminto: Yksittäinen kameran liipaisin

Liipaisimen paluuviive: Noin 2 sekuntia

Videomuoto: PAL/NTSC

Audio: Äänilähtö tuettu

Teholähtö: 12V kameroille ja LCD-näytölle

Käyttöjännite: 9V-32V

Suojaus: Korkeajännite / matala jännite / ylikuormitussuoja

Videolähtöliitin: RCA / 4P Aviation

Ulottuvuus: 155 × 87 × 32 mm

Sovellusskenaariot

1. Kuorma-auton kamerajärjestelmä

Ohjain voi yhdistää useita kameroita kuorma-auton kamerajärjestelmään, mukaan lukien etu-, taka- ja sivukamerat.

2. Hyötyajoneuvojen valvonta

Soveltuu hyötyajoneuvojen videovalvontajärjestelmiin, joissa useita kameroita on liitettävä yhteen ajoneuvon näyttöön.

Sovellukset voivat sisältää:

• Toimitusautot
• Logistiset ajoneuvot
• Huoltoautot
• hyötyajoneuvot
• Kaupalliset pakettiautot
• Linja-auton kamerajärjestelmä

4CH-videoohjain voidaan integroida väyläkamerajärjestelmiin etu-, taka- ja sivuseurantaa varten.

3. Rakennusajoneuvo

Sopii rakennus- ja erikoisajoneuvoihin, joissa tarvitaan useita kameranäkymiä ajoneuvon ympäriltä.

Esimerkkejä:

• Kippiautot
• Betonisekoitinautot
• Kaivinkoneet
• Pyöräkuormaajat
• Erikoiskäyttöiset ajoneuvot
• Peruutuskamerajärjestelmä

Ohjainta voidaan käyttää varakameraohjaimena, joka näyttää automaattisesti takakameran, kun peruutusliipaisin aktivoidaan.

4. Monikameravalvontajärjestelmä

Ajoneuvoissa, jotka vaativat useita katselukulmia, monikameravideoohjain tarjoaa keskitetyn kameran vaihdon ja näytönhallinnan.

Tyypillinen ajoneuvon kamerakokoonpano

Tyypillinen neljän kameran ajoneuvojärjestelmä:

• CAM1 → Etukamera
• CAM2 → Peruutuskamera / Peruutuskamera
• CAM3 → Vasen sivukamera
• CAM4 → Oikean sivun kamera

Ohjaus:

Liipaisinlanka / Manuaalinen valinta

Näyttö: Automaattinen koko näytön vaihto

Kuva: Normaali / peili valittavissa

Video: CVBS

Teho: 9-32V

FAQ

Kysymys 1: Kuinka monta kameraa tämä videoohjauslaatikko tukee?

Ohjain tukee 4 CVBS-kameratuloa.

Q2: Voidaanko jokainen kamera laukaista erikseen?

Kyllä. Jokainen kamera voidaan laukaista yksitellen laukaisulangan kautta.

Q3: Voiko kamera näyttää automaattisesti koko näytön kokoisena?

Kyllä. Kun vastaava laukaisusignaali aktivoituu, valittu kamera voi automaattisesti vaihtaa koko näytön näyttöön.

Q4: Voinko valita kameran manuaalisesti?

Kyllä. Mikä tahansa neljästä kamerakanavasta voidaan valita ohjaustoiminnolla.

Q5: Voiko jokainen kamera käyttää eri peiliasetusta?

Kyllä. Jokainen kanava tukee itsenäisiä normaali- tai peilikuva-asetuksia.

Q6: Mitkä ajoneuvot voivat käyttää tätä ohjainta?

Sitä voidaan käyttää kuorma-autoissa, linja-autoissa, hyötyajoneuvoissa, rakennusajoneuvoissa, erikoisajoneuvoissa ja kaluston kamerajärjestelmissä.

Q7: Tukeeko se 24 V ajoneuvoja?

Kyllä. Käyttöjännite on 9-32V, joten se sopii sekä 12V että 24V ajoneuvosovelluksiin.

Q8: Tukeeko ohjain PAL- ja NTSC-protokollaa?

Kyllä. Sekä PAL- että NTSC-videoformaatteja tuetaan.

Q9: Tukeeko se ääntä?

Kyllä. Ohjain tukee äänilähtöä.

Q10: Mitä tapahtuu sen jälkeen, kun laukaisu peruutetaan?

Kun liipaisin on peruutettu, kuva voi olla näkyvissä noin 2 sekuntia ennen kuin se palaa edelliseen näyttötilaan.
