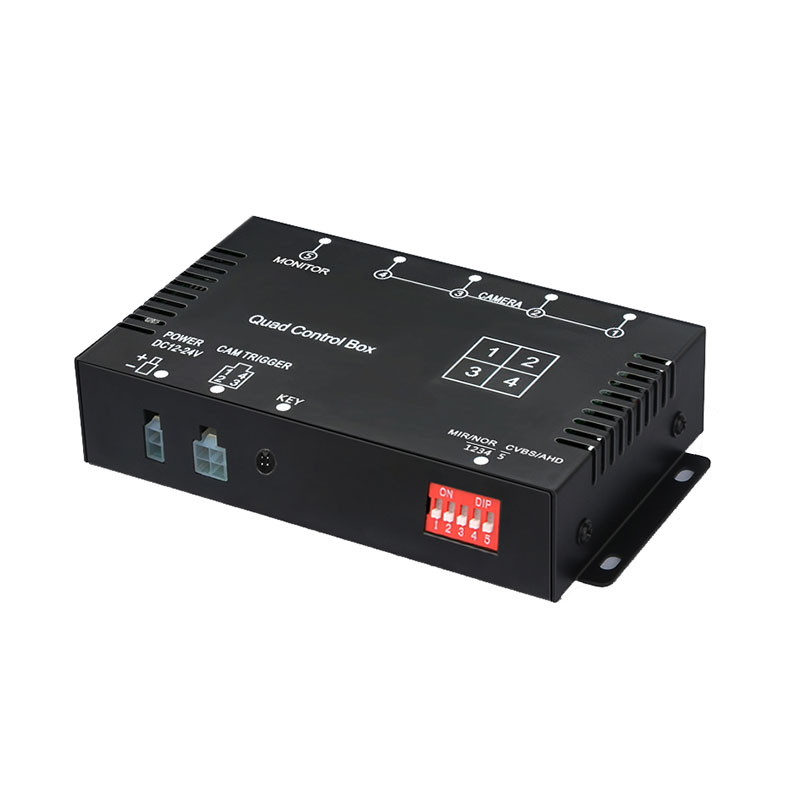

4CH AHD 720P/CVBS ajoneuvovideon jakaja kuorma-autojen kamerajärjestelmiin

Tuotteen edut

1. Yksi ohjausyksikkö neljälle ajoneuvokameralle

Yhdistä jopa neljä kamerakanavaa yhdellä kompaktilla videon ohjausyksiköllä. Tämä yksinkertaistaa usean kameran ajoneuvojärjestelmien johdotusta ja signaalinhallintaa.

2. AHD + CVBS -kamerayhteensopivuus

Se voi tukea AHD 720p/CVBS. Tämä tekee yksiköstä sopivan projekteihin, joissa käytetään eri sukupolvien ajoneuvokameroita.

3. Liipaisupohjainen koko näytön vaihto

Jokaisella kameralla voi olla oma laukaisutulo. Kun laukaisusignaali aktivoituu, vastaava kamera voi automaattisesti ottaa näytön koko näytön tilassa. Tämä on hyödyllistä sovelluksissa, kuten: Peruutuskameran aktivointi, Sivukameran valvonta, Etukameran aktivointi ja Ajoneuvon oven tai käännöksen kameran kytkentä.

4. Joustava moninäkymänäyttö

Kun kaksi tai kolme kameraa on kytketty, järjestelmä voi automaattisesti vaihtaa vastaavaan 2- tai 3-jaettuun näyttötilaan. Tämä tarjoaa käytännöllisen tavan rakentaa erilaisia ​​kamerakokoonpanoja ilman pääohjausyksikköä vaihtamatta.

5. Itsenäinen peilikuva-asetus

Jokainen kamerakanava voidaan konfiguroida erikseen normaalikuvaksi tai peilikuvaksi, jolloin eri kamera-asennot voivat käyttää sopivaa katselusuuntaansa.

Tuoteparametrit

Tuotetyyppi: 4CH AHD Vehicle Video Multiplexer

Kameran tulo: 4CH  AHD 1080P / AHD 720P / CVBS

Videon ulostuloresoluutio: AHD 720P / CVBS

Kamerakanavat: 4CH

Näyttötila: koko näyttö / 2-jako / 3-jako / moninäkymä kytkettyjen kameroiden mukaan

Kameran laukaisu: Yksittäinen laukaisu jokaiselle kanavalle

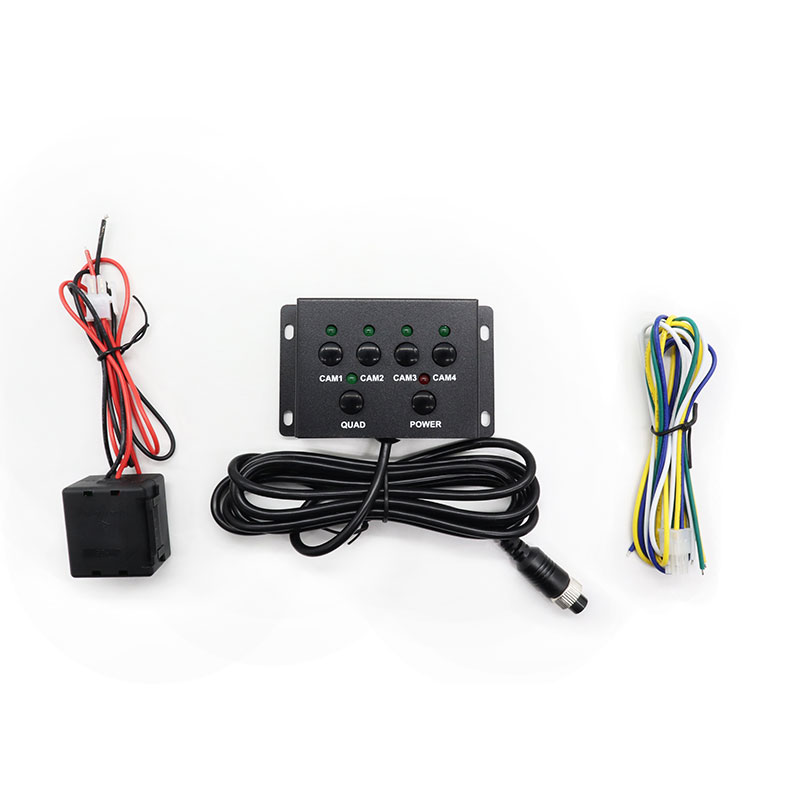

Kameran valinta: Liipaisinlanka / Manuaalinen valinta

Trigger Display: Automaattinen koko näytön näyttö

Näytön prioriteetti: CAM1 / CAM2 / CAM3 / CAM4

Liipaisimen paluuviive: n. 2 sekuntia

Kuva-asetus: Normaali / Peili, erikseen säädettävissä kullekin kanavalle

Ääni: 720P / CVBS-äänilähdön tuki

Teholähtö: 12V virtalähtö kameroille ja LCD-näytölle

Käyttöjännite: DC 9V-32V

Suojaus: Korkeajännite / matalajännite / ylikuormitussuoja

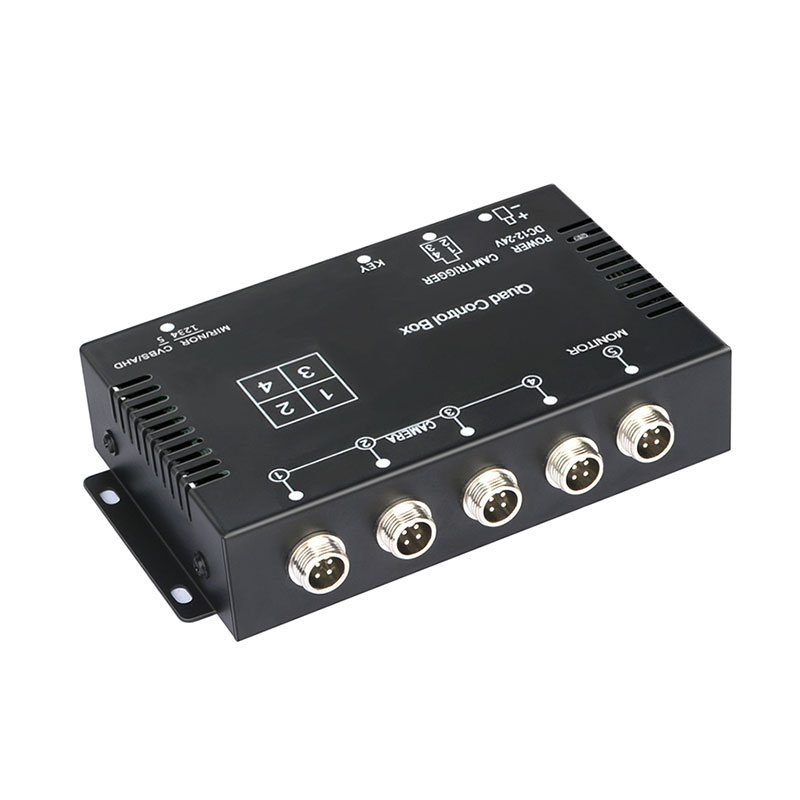

Videolähtöliitin: RCA / 4P Aviation

Videojärjestelmä: PAL / NTSC

Mitat: 155 × 87 × 32 mm

Tyypillinen kameran kokoonpano

4-kanavaista arkkitehtuuria voidaan käyttää erilaisiin hyötyajoneuvojen asetteluihin.

• Kuorma-auto / perävaunu

Etukamera + takakamera + vasemman puolen kamera + oikeanpuoleinen kamera

• Bussi

Etukamera + takakamera + ovi-/sivukamera + lisäkamera

• Matkailuauto / matkailuauto

Takakamera + vasemman puolen kamera + oikeanpuoleinen kamera + etukamera

• Erikoisajoneuvo

Etuvalvonta + takavalvonta + työaluekamera + sivukamera

Kameran todellista kokoonpanoa voidaan säätää ajoneuvon korin ja valvontavaatimusten mukaan.

Liipaisimen ja näytön ohjaus

Liipaisutoiminto on yksi tämän ajoneuvon videomultiplekserin tärkeimmistä ominaisuuksista. Jokainen neljästä kamerakanavasta voidaan laukaista erikseen. Kun liipaisusignaali vastaanotetaan, vastaava kamera vaihtaa automaattisesti koko näytön näyttöön kameran esiasetetun prioriteetin mukaisesti. Kun liipaisusignaali on peruutettu, kuva pysyy näytössä noin 2 sekuntia ennen kuin se palaa edelliseen näyttötilaan. Tämäntyyppinen liipaisuohjaus on erityisen hyödyllinen, kun kuljettaja tarvitsee tärkeän kameranäkymän ohittaakseen tilapäisesti normaalin usean kameran näytön.

Miksi käyttää videomultiplekseria kameroiden suoran kytkemisen sijaan?

Monikamerajärjestelmässä suurin haaste ei ole pelkästään kameroiden määrä. Järjestelmän tulee myös hallita, mikä kamera näytetään ja milloin.

4CH AHD Vehicle Video Multiplexer tarjoaa keskitetyn liitäntäpisteen neljälle kameralle ja kahvalle:

• Kameran tulo → Signaalinkäsittely → Liipaisun ohjaus → Näytön vaihto → Näytön lähtö

Tämän ansiosta ajoneuvojen valmistajat, asentajat ja kalustoratkaisujen tarjoajat voivat rakentaa järjestelmällisemmän monikameraisen ajoneuvovalvontajärjestelmän.

FAQ

Q1: Kuinka monta kameraa ohjauslaatikko voi tukea?

Se tukee jopa 4 kameratuloa.

Q2: Tukeeko se AHD1080P-kameroita?

Kyllä. Se tukee AHD 1080P-, AHD 720P- ja CVBS-kameratuloja.

Q3: Voidaanko jokainen kamera laukaista erikseen?

Kyllä. Jokainen kamerakanava voidaan laukaista erikseen ja näyttää automaattisesti koko näytössä.

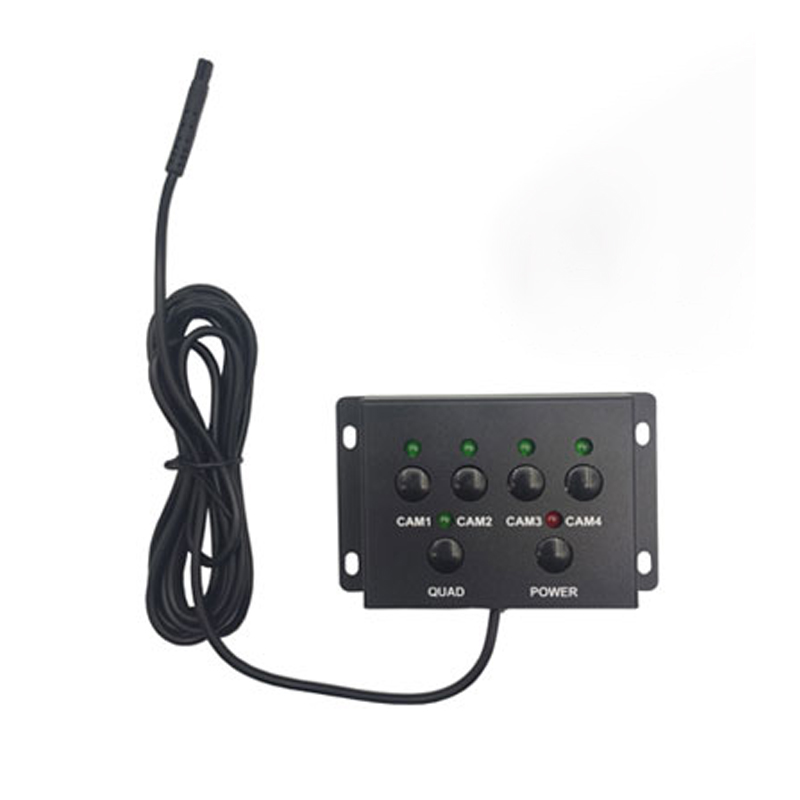

Q4: Voinko valita kameran manuaalisesti?

Kyllä. Mikä tahansa neljästä kamerakanavasta voidaan valita manuaalisesti.

Q5: Voivatko kamerat käyttää erilaisia ​​peiliasetuksia?

Kyllä. Normaali/peilikuva voidaan määrittää erikseen kullekin kanavalle.

Q6: Mitä tapahtuu sen jälkeen, kun laukaisusignaali katoaa?

Kun liipaisin on peruutettu, valittu kuva pysyy noin 2 sekuntia ja palaa sitten edelliseen näyttötilaan.

Q7: Voiko se toimia 24 V kuorma-auton kanssa?

Kyllä. Käyttöjännite on 9V–32V, joka kattaa yleiset 12V ja 24V ajoneuvosovellukset.

Q8: Tallentaako se videota?

Ei. Tämä versio on videomultiplekseri/ohjauslaatikko, ei DVR. Se on suunniteltu videon vaihtamiseen ja näytön hallintaan.
